Instalar un sistema de energía solar debería ser sencillo. Pero cuando la batería no se comunica con el inversor, todo el sistema se detiene.
Esta ruptura de la comunicación es más común de lo que piensas. Muchos instaladores y propietarios de sistemas descubren demasiado tarde que sus baterías e inversores no son compatibles o, peor aún, son compatibles pero están mal configurados. ¿El resultado? Baterías que no se cargan correctamente, inversores que no pueden leer los datos del estado de carga y sistemas que tienen un rendimiento inferior o fallan por completo.
La clave para evitar estos problemas radica en comprender cómo se comunican los sistemas de gestión de baterías (BMS) con los inversores híbridos. Esta guía lo guiará a través de los aspectos técnicos esenciales de la comunicación BMS-inversor, la solución de errores comunes y la identificación de sistemas compatibles, para que pueda construir una instalación solar que realmente funcione.
Un sistema de gestión de batería actúa como el cerebro de su batería. Supervisa los voltajes de las celdas, las temperaturas, el flujo de corriente y el estado general de la batería. Pero esto es lo que mucha gente pasa por alto: el BMS no sólo recopila estos datos, sino que necesita compartirlos con su inversor híbrido.
Cuando su BMS y su inversor se comunican correctamente, trabajan juntos para optimizar los ciclos de carga, evitar la sobrecarga o descarga profunda y maximizar la vida útil de la batería. Sin esta comunicación, su inversor funciona a ciegas y hace suposiciones sobre el estado de la batería que pueden provocar una degradación prematura de la batería o una falla del sistema.
Piénselo así: su inversor es el director de una orquesta, pero necesita información en tiempo real del BMS para saber cuándo cargar, cuándo descargar y cuánta energía puede manejar la batería de forma segura en un momento dado.
Dos protocolos de comunicación principales dominan el mercado de almacenamiento de energía solar: CAN (Controller Area Network) y RS485. Comprender estos protocolos es esencial para garantizar la compatibilidad de los inversores híbridos.
La comunicación por bus CAN se originó en la industria automotriz y se ha convertido en el protocolo preferido para la comunicación entre batería e inversor. Ofrece varias ventajas:
Intercambio de datos en tiempo real: CAN permite velocidades de comunicación a nivel de milisegundos, lo que permite actualizaciones instantáneas sobre el estado de la batería.
Comunicación de circuito cerrado: el BMS y el inversor pueden enviar datos de un lado a otro, creando un diálogo verdadero en lugar de una transmisión unidireccional.
Fiabilidad: los sistemas de bus CAN incluyen detección y corrección de errores integradas
Estandarización: muchos fabricantes han adoptado protocolos CAN, mejorando la compatibilidad entre marcas.
RS485 representa un estándar de comunicación más antiguo pero aún ampliamente utilizado. Si bien no es tan sofisticado como CAN, ofrece:
Simplicidad: Más fácil de configurar para sistemas básicos
Capacidad de larga distancia: puede transmitir datos a través de cables más largos
Rentabilidad: generalmente menos costoso de implementar
La mayoría de los inversores híbridos fuera de la red modernos admiten ambos protocolos, pero la calidad de la implementación varía. La serie AJ NM-ECO , por ejemplo, incluye puertos de comunicación duales que admiten conexiones CAN y RS485, lo que brinda flexibilidad para diferentes tipos de baterías.

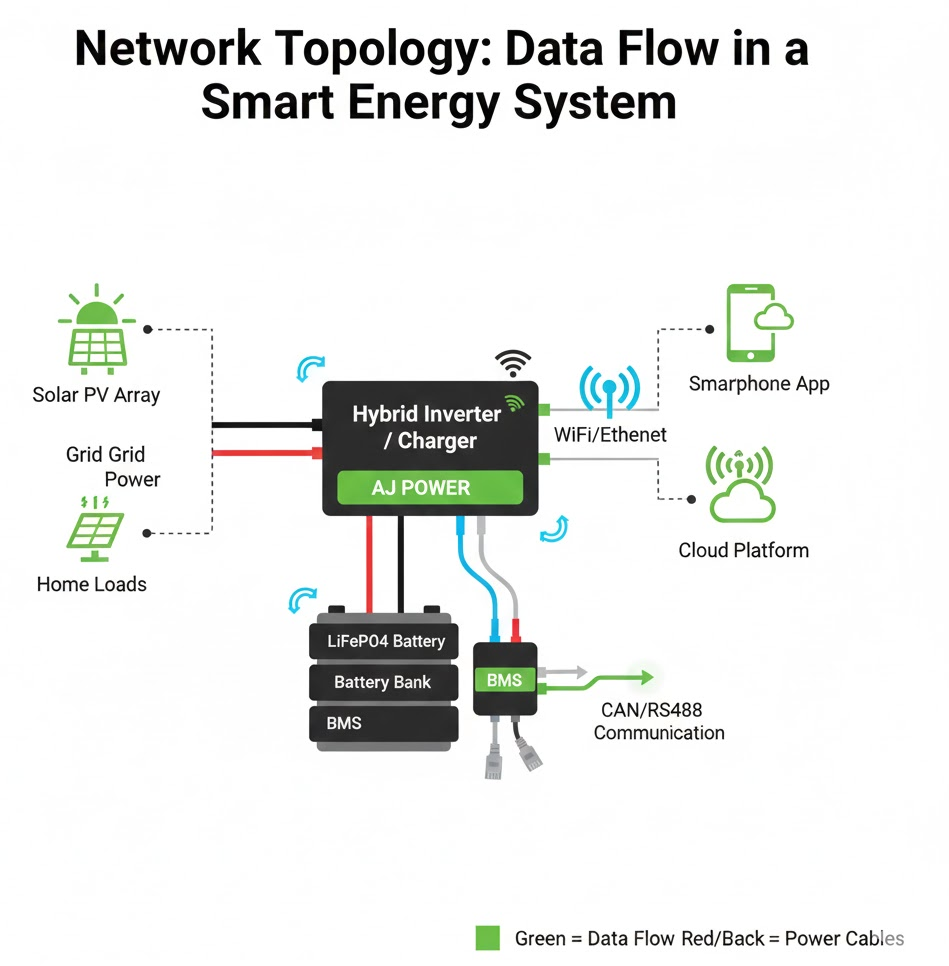

La comunicación de circuito cerrado transforma su sistema solar de una colección de partes a un todo integrado. Esto es lo que permite:
Gestión de carga dinámica: el inversor ajusta la corriente de carga en función de las lecturas de temperatura en tiempo real del BMS. En los días calurosos, podría reducir la corriente para evitar el sobrecalentamiento. En los días fríos, podría implementar un ciclo de carga de calentamiento.
Cálculos precisos del estado de carga: en lugar de depender de estimaciones de voltaje, el inversor recibe datos precisos sobre la capacidad restante. Esto evita el problema común de que las baterías muestren 'llena' cuando en realidad están al 80%.
Mantenimiento predictivo: el BMS puede alertar al inversor (y a usted) sobre problemas en desarrollo antes de que se vuelvan críticos, como celdas individuales que se desequilibran o patrones de temperatura inusuales.
Incluso con hardware compatible, se producen fallos de comunicación. A continuación se explica cómo diagnosticar y solucionar los problemas más comunes.
Síntoma: El inversor no reconoce la batería en absoluto o muestra 'Batería no conectada' a pesar de las conexiones físicas adecuadas.
Solución: Verifique que ambos dispositivos estén configurados para el mismo protocolo. Verifique el menú de configuración de su inversor: muchas unidades tienen CAN por defecto, pero se pueden cambiar a RS485 a través de la configuración. De manera similar, algunas unidades BMS requieren la selección manual del protocolo.
Muchos inversores híbridos y unidades BMS utilizan interruptores DIP (pequeños interruptores físicos dentro de la unidad) para configurar los ajustes de comunicación. Estos pequeños interruptores controlan parámetros críticos como:
Selección del tipo de batería (iones de litio, LiFePO4, plomo-ácido)
Protocolo de comunicación (CAN vs. RS485)
Configuración de voltaje de la batería (24V, 48V)
Configuración de capacidad de la batería
Error común: los instaladores a menudo pasan por alto los interruptores DIP por completo, dejándolos en posiciones predeterminadas que no coinciden con su configuración específica.
Cómo solucionarlo: consulte los manuales del inversor y de la batería. Documente las posiciones actuales de los interruptores DIP antes de realizar cambios. Muchos fabricantes proporcionan tablas detalladas que muestran las posiciones correctas de los interruptores para diferentes configuraciones.
A veces el problema no es digital, es físico.
Comprueba estos elementos:

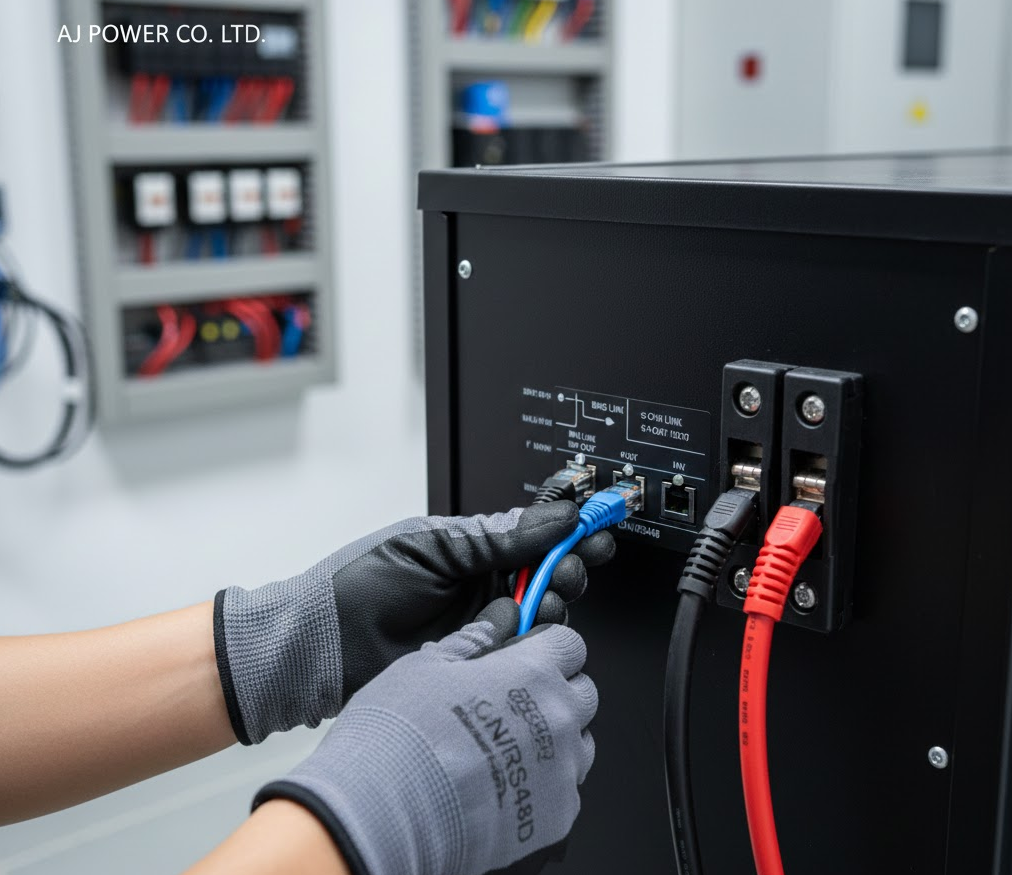

Distribución de pines de cables: CAN y RS485 utilizan diferentes esquemas de cableado. Usar un cable CAN para una conexión RS485 (o viceversa) no funcionará
Calidad del cable: utilice cables blindados para las líneas de comunicación para evitar interferencias electromagnéticas de líneas eléctricas de CA cercanas.
Estanqueidad de la conexión: las conexiones sueltas provocan fallos de comunicación intermitentes que pueden ser tremendamente difíciles de diagnosticar.
Longitud del cable: RS485 puede manejar tramos más largos, pero las conexiones de bus CAN normalmente deben permanecer por debajo de los 10 metros.
Es posible que el firmware de batería más reciente no funcione con el firmware del inversor más antiguo, o viceversa. Antes de asumir una incompatibilidad de hardware, verifique si hay actualizaciones de firmware disponibles para cualquiera de los dispositivos.
Seleccionar un proveedor de inversores solares híbridos significa garantizar la compatibilidad desde el primer día. Las baterías AJ Power han sido probadas y verificadas con numerosas marcas de inversores. Aquí hay una referencia de compatibilidad completa:
Marca del inversor | Modelos compatibles | Protocolo | Notas |
|---|---|---|---|
victron | MultiPlus II, cuatro | PODER | Excelente integración a través de VE.Can |
Growatt | SPF 3000-5000 TL HVM, serie MIN | PUEDE/RS485 | Requiere selección de protocolo en la configuración |
Deyé | SOL-5K-SG03LP1, SOL-12K-SG04LP3 | PODER | Detección automática de batería |
Bien | GW5048-EM, GW10K-ET | PODER | Visibilidad completa de los datos de BMS |
AME | Serie isla soleada | PODER | Puede requerir una interfaz adicional |
Arca del sol | 12K, 15K | PUEDE/RS485 | Compatibilidad nativa con LiFePO4 |
Schneider | Conext XW Pro | PODER | Certificado para conexión a red y fuera de red |
Los inversores Victron son conocidos por su sofisticada gestión de la energía. Cuando se combina con baterías AJ Power, los usuarios obtienen acceso a métricas detalladas de la batería a través de la aplicación VictronConnect, incluido el monitoreo de voltaje a nivel de celda y datos históricos de carga/descarga.
Consejo de configuración: utilice el cable BMS VE.Can a CAN-bus para una instalación plug-and-play. Configure los parámetros de la batería en el menú del inversor en 'Configuración de la batería'.
La serie SPF de Growatt ofrece un valor excelente para aplicaciones híbridas y fuera de la red. Estas unidades detectan automáticamente las baterías AJ Power cuando utilizan la comunicación CAN, aunque la configuración inicial requiere configurar el tipo de batería en 'Litio' en el menú de configuración.
Consejo de configuración: si utiliza RS485, deberá configurar manualmente la capacidad de la batería y los parámetros de voltaje.
Los inversores Deye han ganado popularidad por su precio competitivo y su sólido rendimiento. La serie SUN incluye detección automática de batería para muchos tipos de BMS, incluido el protocolo de AJ Power.
Consejo de configuración: Después de conectar la batería, apague y encienda el inversor para activar la secuencia de detección automática.
Más allá de las listas de compatibilidad, varios factores determinan si un inversor híbrido funcionará bien con su configuración específica.
El voltaje de su batería debe coincidir con los requisitos de entrada de CC de su inversor. AJ Power ofrece configuraciones de 24 V y 48 V, mientras que la mayoría de los inversores híbridos fuera de la red modernos admiten sistemas de 48 V (que ofrecen una mejor eficiencia para instalaciones más grandes).
El AJ NM-ECO-4.2KW Plus funciona a 48 V nominales, lo que lo hace adecuado para instalaciones residenciales de tamaño mediano con múltiples bancos de baterías.
La corriente de carga máxima de su inversor debe alinearse con las especificaciones de su batería. Cargar demasiado lentamente extiende el tiempo de respaldo durante los cortes; cargar demasiado rápido puede reducir la duración de la batería.
Por ejemplo, si tiene un banco de baterías de 200 Ah, una corriente de carga de 100 A proporcionaría una velocidad de carga relativamente rápida (0,5 C), mientras que 50 A sería más conservadora (0,25 C).
Calcule sus necesidades de energía reales antes de seleccionar un inversor. Considerar:
Cargas máximas (cuando varios electrodomésticos se inician simultáneamente)
Cargas continuas (consumo de energía base)
Planes de expansión futuros
Un inversor de 4,2 kW maneja la mayoría de las cargas residenciales estándar, pero las casas con calefacción eléctrica, bombas de pozo o talleres pueden necesitar 6 kW o más.
Hacer que su BMS y su inversor hablen requiere atención al detalle. Siga estos pasos para una comunicación confiable:
Primero la instalación física: monte ambas unidades, asegurando una ventilación y protección adecuadas contra los elementos. Mantenga los cables de comunicación separados del cableado de CA de alto voltaje.
Configure los interruptores DIP: configure los interruptores DIP del BMS y del inversor de acuerdo con las especificaciones del fabricante para su tipo de batería y voltaje.
Conecte los cables de comunicación: utilice el tipo de cable correcto para el protocolo elegido. Asegure las conexiones firmemente y guíe los cables para evitar curvas pronunciadas.
Secuencia de encendido: algunos sistemas requieren una secuencia de inicio específica. Normalmente: primero el BMS de la batería y luego el inversor. Consulte su manual para conocer los requisitos específicos.
Verifique la comunicación: acceda a la pantalla o aplicación de su inversor para confirmar que está recibiendo datos de la batería. Debería ver lecturas de voltaje, corriente, estado de carga y temperatura.
Prueba bajo carga: después de confirmar la comunicación, pruebe el sistema bajo diversas condiciones de carga para garantizar un funcionamiento estable.
La tecnología evoluciona rápidamente. Al seleccionar componentes hoy, considere estas estrategias preparadas para el futuro:
Elija inversores con firmware actualizable: esto le permite agregar soporte para nuevos tipos de baterías sin reemplazar el hardware.
Opte por estándares de comunicación abiertos: los protocolos propietarios lo limitan a marcas específicas. CAN y RS485 ofrecen una compatibilidad más amplia.
Considere la expansión modular: algunos proveedores de inversores solares híbridos diseñan sistemas que permiten agregar capacidad fácilmente sin tener que volver a cablear las redes de comunicación.
Documente su configuración: tome fotografías de la configuración del interruptor DIP y guarde los archivos de configuración. El futuro usted (o el próximo propietario) se lo agradecerá.
La comunicación exitosa entre el BMS y el inversor no requiere un título en ingeniería, solo una cuidadosa atención a la compatibilidad, la configuración adecuada y la resolución sistemática de problemas cuando surgen problemas.
El mercado de almacenamiento de energía solar continúa madurando, con una mejor estandarización y mejores soluciones plug-and-play. Pero comprender los fundamentos de cómo se comunican la batería y el inversor sigue siendo esencial para construir sistemas confiables y eficientes.
¿Listo para construir un sistema solar con comunicación confiable entre la batería y el inversor? Comience verificando la compatibilidad del protocolo y luego siga las pautas del fabricante para la configuración. En caso de duda, comuníquese con el soporte técnico antes de tomar decisiones de instalación irreversibles.
La inversión para lograr una comunicación adecuada rinde dividendos en términos de rendimiento del sistema, duración de la batería y tranquilidad.
