Vivir independientemente de la red eléctrica ofrece una sensación de libertad y seguridad que pocos cambios en el estilo de vida pueden igualar. Sin embargo, el sueño de la independencia energética se desvanece rápidamente si las luces parpadean cada vez que se enciende el refrigerador o si el sistema se apaga por completo durante una serie de días nublados. El éxito de las soluciones solares fuera de la red rara vez depende únicamente de los paneles solares; Depende en gran medida del 'corazón' y los 'pulmones' del sistema: el inversor y el banco de baterías.
Diseñar un sistema robusto requiere algo más que simplemente seleccionar componentes con hojas de especificaciones impresionantes. Debe asegurarse de que esos componentes hablen el mismo idioma. La relación entre su inversor y su almacenamiento de energía es el apretón de manos técnico más crítico de toda la configuración. Si esta conexión es débil o no coincide, la eficiencia cae en picado y la vida útil del hardware se degrada.
Esta guía recorre los principios de ingeniería esenciales necesarios para combinar correctamente los inversores y las baterías, garantizando que su hogar fuera de la red permanezca alimentado tanto durante las tormentas invernales como durante las olas de calor del verano.

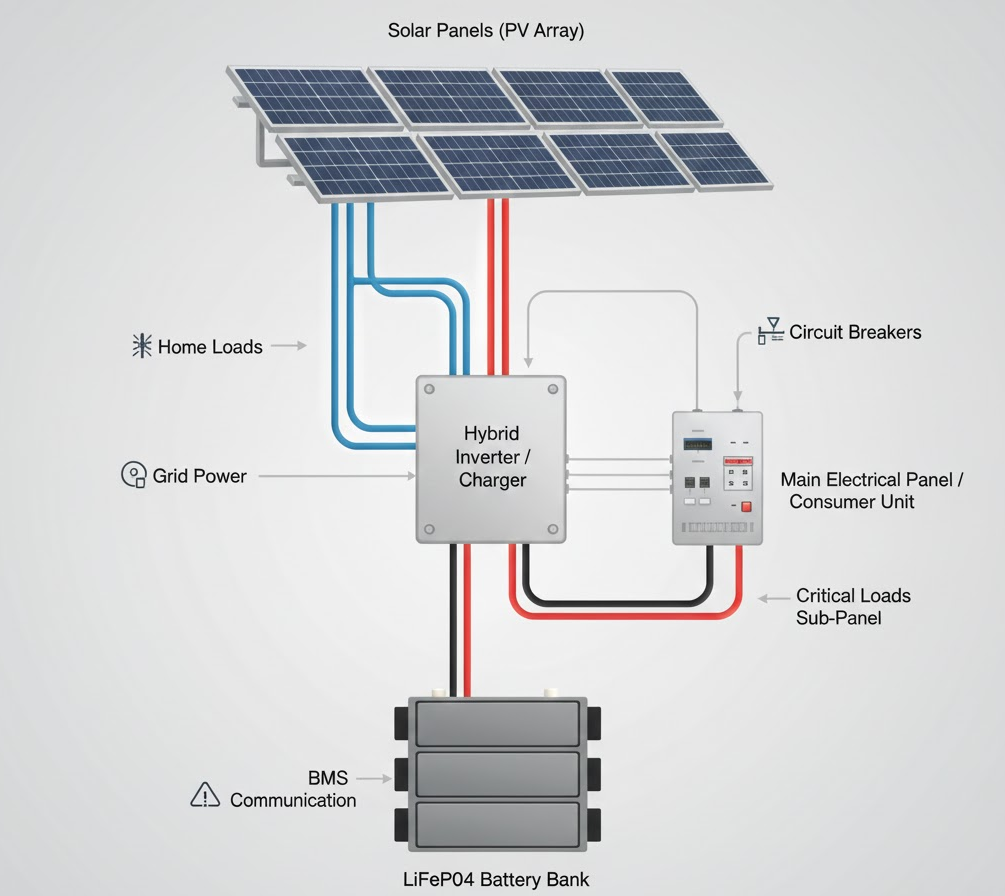

Antes de calcular las cargas, es vital comprender que un sistema aislado de la red es un ecosistema. Los paneles solares generan energía, la batería solar la almacena y el inversor la convierte en electricidad de CA utilizable para sus electrodomésticos.
Cuando estos componentes no están equilibrados, se crean cuellos de botella. Un inversor de gran tamaño con un banco de baterías pequeño agotará el almacenamiento demasiado rápido, provocando caídas de voltaje y posibles cortes del sistema. Por el contrario, es posible que un banco de baterías enorme con un pequeño panel solar nunca alcance un estado de carga completo, lo que provoca una carga insuficiente crónica y sulfatación (en baterías de plomo-ácido) o pérdida de capacidad.
La primera decisión en el diseño del sistema es seleccionar el voltaje del sistema. Esto no es arbitrario; dicta la eficiencia de su sistema y el grosor del cableado requerido. El voltaje CC nominal de su inversor debe coincidir con el voltaje CC nominal de su banco de baterías.
Si bien los sistemas de 12 V son comunes en vehículos recreativos y caravanas pequeñas, rara vez son adecuados para una vida residencial fuera de la red a gran escala. A medida que aumenta el requisito de energía, se hace necesario un voltaje más alto para mantener manejable la corriente eléctrica (amperaje).
La potencia (vatios) es igual al voltaje (voltios) multiplicado por la corriente (amperios). Para entregar 3000 vatios de potencia a 12 voltios, se necesitan 250 amperios de corriente. Eso requiere cables del grosor de un pulgar para evitar riesgos de incendio y pérdida de energía. Para entregar los mismos 3000 vatios en un sistema de 48 V, solo necesita 62,5 amperios.
Para la mayoría de las soluciones solares residenciales fuera de la red, una arquitectura de 48 V es el estándar de oro. Permite una alta eficiencia de voltaje, un cableado de cobre más delgado (ahorrando dinero) y una mejor compatibilidad con inversores modernos de alta capacidad.
Utilice la siguiente tabla como guía general para hacer coincidir el tamaño del sistema con el voltaje:
Consumo diario de energía | Voltaje recomendado del sistema | Ejemplo de aplicación |
|---|---|---|
< 1kWh | 12V | Cabina pequeña, RV, solo iluminación |
1 - 3 kWh | 24V | Pequeña cabaña, casa de fin de semana energéticamente eficiente |
> 3 kWh | 48V | Casa familiar de tiempo completo, electrodomésticos pesados. |
El uso de un sistema de 48 V también prepara su configuración para el futuro. Si decide agregar más paneles solares o cargas pesadas como una bomba de pozo o herramientas de taller más adelante, una red troncal de 48 V puede manejar la expansión mucho mejor que una configuración de voltaje más bajo.
Una vez que se determina el voltaje, el siguiente paso es la capacidad. ¿Cuánta energía necesitas almacenar? Esto está determinado por sus 'días de autonomía': la cantidad de días que su sistema puede alimentar su hogar sin ninguna aportación del sol.
La práctica estándar para sistemas residenciales sugiere diseñar para 2 a 3 días de autonomía. Si vive en una región con frecuentes tormentas largas o densas nubes, puede aspirar a 4 o 5 días.
Debes calcular la autonomía en función de tu peor escenario, que suele ser la producción solar en invierno. En diciembre, los días son más cortos, el ángulo del sol es más bajo y los días nublados son más frecuentes. Un banco de baterías que parece suficiente en julio podría fallar en enero si no se ha tenido en cuenta la reducción de la cosecha.
Para dimensionar su banco, siga esta lógica:
Determine el uso diario: calcule su consumo diario total en vatios-hora (Wh).
Aplicar multiplicador de autonomía: multiplique el uso diario por los días de autonomía deseados.
Ajuste para la profundidad de descarga (DoD): las baterías no deben agotarse al 0 %. Las baterías de plomo-ácido generalmente no deberían bajar del 50% de DoD, mientras que una batería solar moderna de litio puede llegar con seguridad al 80% o 90% de DoD.
Ejemplo de cálculo:
Si tu casa consume 10.000Wh (10kWh) por día y quieres 3 días de autonomía con una batería de Litio (80% DoD):
10.000 Wh x 3 días = 30.000 Wh (energía almacenada total requerida)
30.000 Wh / 0,80 (DoD) = 37.500 Wh (capacidad total del banco de baterías necesaria)
Si depende únicamente de paneles solares para recargar este enorme banco, debe asegurarse de que su conjunto sea lo suficientemente grande como para recargar la batería y al mismo tiempo alimentar la casa una vez que regrese el sol.
La arquitectura de cómo conecta sus fuentes de generación afecta la eficiencia. Hay dos formas principales de conectar paneles solares a su batería y inversor: acoplamiento de CC y acoplamiento de CA.
El acoplamiento de CC ha sido la opción tradicional para las soluciones solares fuera de la red. En esta configuración, los paneles solares se conectan a un controlador de carga, que regula la energía CC directamente a la batería. Luego, el inversor extrae energía de la batería para alimentar cargas de CA. Esto es muy eficiente para cargar baterías.
El acoplamiento de CA implica conectar un inversor de conexión a red a los paneles solares, que convierte CC en CA inmediatamente. Esta energía de CA va a un inversor de batería multimodo. Esto se utiliza a menudo al modernizar el almacenamiento en un panel solar existente.
Para una vida puramente fuera de la red, el acoplamiento de CC es generalmente superior debido a la simplicidad de la arquitectura del sistema y la eficiencia de carga. Sin embargo, el acoplamiento de CA tiene casos de uso válidos, particularmente en propiedades grandes donde los paneles están ubicados lejos del cobertizo de la batería (la CA recorre largas distancias mejor que la CC).
Aquí hay una comparación de cómo se comparan con respecto a la eficiencia y la aplicación:
Característica | Acoplamiento CC | Acoplamiento de CA |
|---|---|---|
Eficiencia Primaria | Mayor eficiencia para la carga de baterías. | Mayor eficiencia para alimentar cargas diurnas directamente. |
Complejidad | Arquitectura más simple; más fácil de solucionar. | Más complejo; Requiere sincronización entre inversores. |
Mejor aplicación | Cabañas y hogares pequeños y medianos fuera de la red. | Grandes microrredes o modernización de sistemas solares existentes. |
Carga solar | Funciona de manera eficiente incluso con una matriz más pequeña. | El sistema puede apagarse si la batería está llena y las cargas son bajas. |
Al diseñar un sistema robusto, limítese al acoplamiento de CC a menos que tenga una razón específica (como la distancia o el hardware existente) para elegir el acoplamiento de CA. Minimiza las pérdidas de conversión, asegurando que cada fotón preciado capturado por sus paneles termine almacenado en su batería solar..

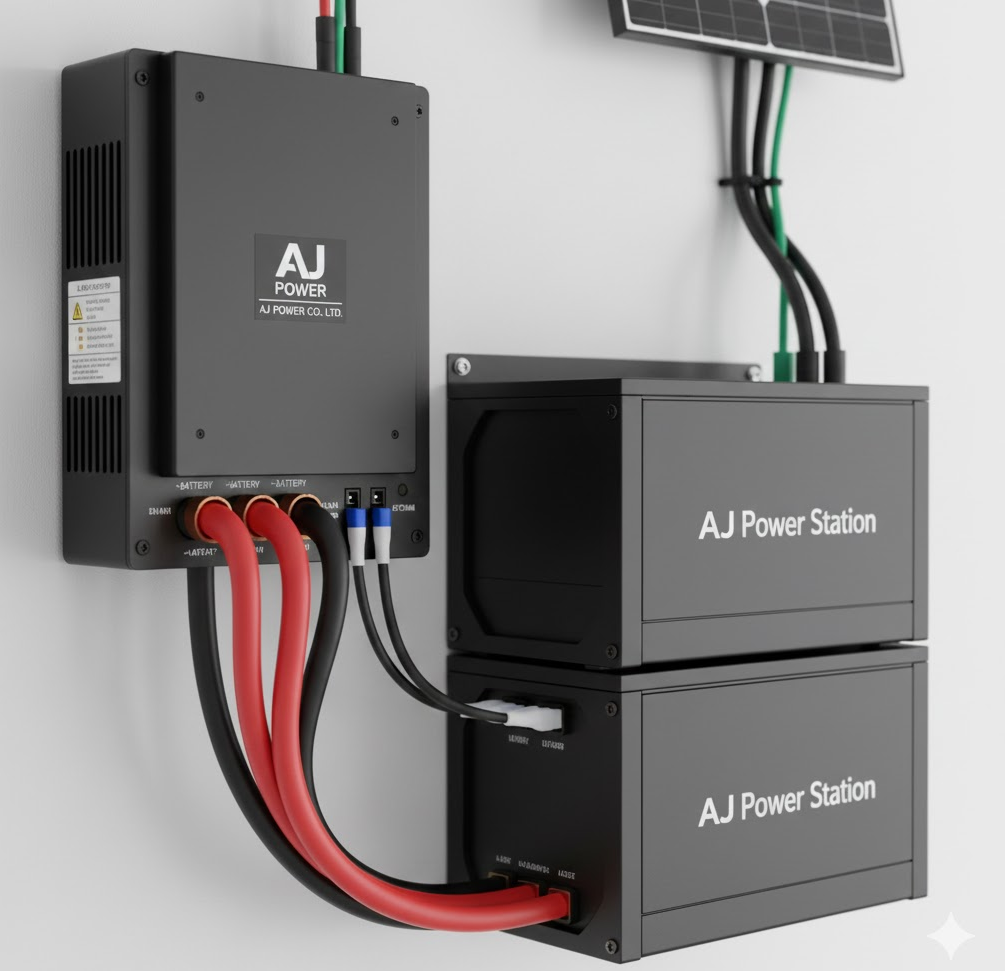

La última pieza del rompecabezas es el equilibrio entre las tasas de carga y descarga. Su inversor tendrá una salida máxima de potencia continua, pero sus baterías también tendrán una corriente de descarga máxima.
Si su inversor intenta generar 10 kW para arrancar un motor pesado, pero su banco de baterías solo está clasificado para entregar 5 kW de corriente continua, el sistema se disparará o el sistema de administración de baterías (BMS) se apagará para proteger las celdas. Verifique siempre la 'clasificación C' o corriente de descarga máxima de la batería elegida y asegúrese de que supere los requisitos de sobretensión máxima de su inversor.
Diseñar un sistema fuera de la red es un ejercicio de equilibrio. Al hacer coincidir el voltaje correctamente, calcular la autonomía para los días más oscuros del invierno y elegir la arquitectura de acoplamiento adecuada, se pasa de un sistema que simplemente sobrevive a uno que prospera.
